Projetos Epson Engenharia Elétrica
Projeto elétrico industrial — dimensionamento, diagramas e documentação técnica completa
O projeto elétrico industrial é o documento técnico que define, com precisão, como o sistema elétrico de uma planta será estruturado — desde o dimensionamento de cabos, disjuntores e transformadores até a geração dos diagramas que orientam a execução e a manutenção.
Além disso, sem um projeto elétrico bem elaborado, a instalação cresce de forma desordenada: circuitos subdimensionados, proteções inadequadas e documentação desatualizada tornam-se fontes constantes de paradas, riscos e custos desnecessários.
A Epson Engenharia elabora projetos elétricos industriais completos, com levantamento técnico em campo, diagramas em AutoCAD e entrega em PDF, em conformidade com a NBR 5410, NBR 14039 e NR-10, com emissão de ART.
O que é o projeto elétrico industrial?
O projeto elétrico industrial é o conjunto de documentos técnicos que descrevem, de forma completa e rastreável, a infraestrutura elétrica de uma planta. Portanto, ele é a base para tudo que vem depois — execução da instalação, especificação de materiais, aprovação junto à concessionária, manutenção preventiva e adequação a normas de segurança.

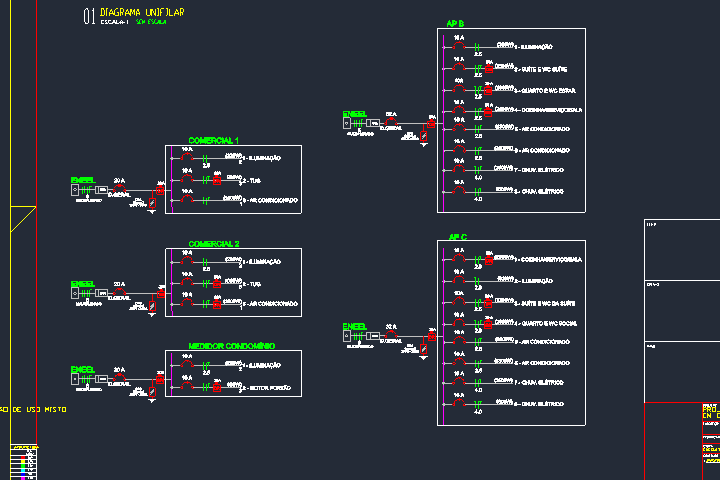

Qual a diferença entre diagrama unifilar e trifilar?
O diagrama unifilar representa as três fases do sistema elétrico em uma única linha, facilitando a compreensão da topologia geral da rede — subestação, transformadores, barramentos, alimentadores e disjuntores. O diagrama trifilar, por outro lado, representa as três fases separadamente, sendo utilizado para o detalhamento de comandos elétricos trifásicos — partidas de motores, inversores de frequência, circuitos de controle e intertravamentos. Ambos são entregues pela Epson como parte do projeto executivo.
Por que o projeto precisa ser elaborado antes da execução?
Executar uma instalação elétrica sem projeto técnico é o caminho mais rápido para retrabalho caro. Contadores de consumo subestimados, cabos subdimensionados para a carga real, proteções mal coordenadas e painéis montados sem layout definido são problemas que surgem inevitavelmente quando a execução precede a documentação. Além disso, a ausência de projeto dificulta qualquer ampliação futura — a equipe de manutenção não sabe o que foi instalado nem por quê.
Para quem é indicado?
O projeto elétrico industrial é indicado para as seguintes situações:
- Novas instalações industriais — o projeto define a infraestrutura elétrica desde o início, garantindo dimensionamento correto e conformidade normativa antes de qualquer execução
- Ampliação de carga — antes de conectar novos equipamentos, linhas de produção ou setores, é necessário verificar se a infraestrutura existente suporta o acréscimo. Para isso, o projeto elétrico é indispensável
- Regularização de instalações — plantas que cresceram sem documentação técnica precisam de projeto para adequação à NBR 5410, NR-10 e exigências da concessionária
- Aprovação junto à concessionária — instalações de média tensão exigem projeto elétrico aprovado pela distribuidora para conexão ou ampliação de carga
- Manutenção programada e troca de equipamentos — um projeto atualizado permite que a equipe de manutenção execute intervenções com segurança e rastreabilidade
O que inclui o projeto elétrico da Epson?
Levantamento técnico das cargas elétricas
A Epson inicia o projeto com o levantamento completo das cargas elétricas da instalação — motores, tomadas de solda, acionamento de válvulas, iluminação, sistemas de ar-comprimido e demais equipamentos. Dessa forma, todas as potências instaladas são contabilizadas com precisão, considerando fatores de demanda, simultaneidade e fator de potência reais. Esse levantamento é a base que garante o dimensionamento correto de todos os elementos do projeto.
Dimensionamento de cabos, disjuntores e transformadores
Com as cargas levantadas, a Epson dimensiona os condutores elétricos de cada circuito, os dispositivos de proteção (disjuntores e fusíveis) e, quando aplicável, os transformadores de distribuição — tudo conforme os critérios da NBR 5410 e NBR 14039. Além disso, o dimensionamento já incorpora os dados do estudo de curto-circuito quando realizado em conjunto, garantindo consistência entre o projeto e os dispositivos de proteção especificados.

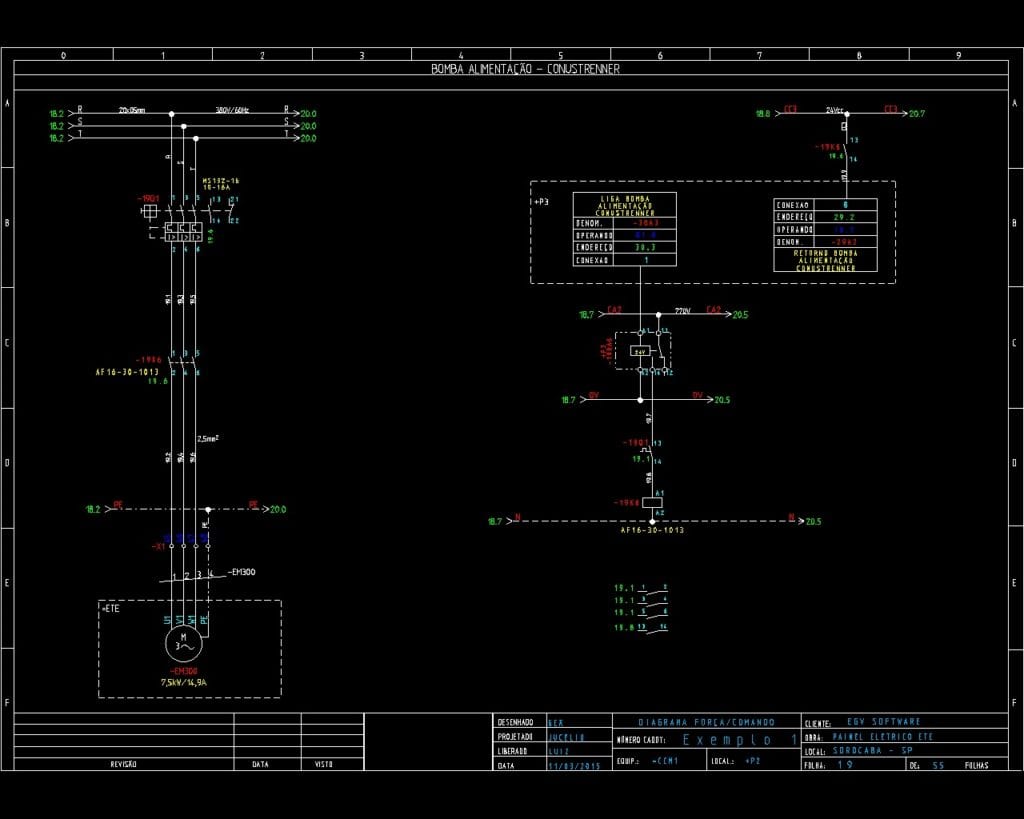

Elaboração dos diagramas em AutoCAD
Os diagramas são elaborados em AutoCAD e entregues em PDF e DWG. O projeto inclui, portanto: diagrama unifilar geral da instalação, diagrama trifilar dos circuitos de comando e força, layout do painel elétrico com posicionamento de todos os componentes, e planta baixa com traçado dos eletrodutos e pontos de energia. Todos os documentos seguem as convenções de simbologia da ABNT.
Especificação de materiais e quantitativo
O projeto entrega, além dos desenhos, a especificação técnica completa de todos os materiais necessários — cabos, eletrodutos, disjuntores, contatores, relés, barramentos e demais componentes — com quantitativos para orçamento e compra. Dessa forma, o cliente evita surpresas de custo na fase de execução e garante que os materiais especificados atendem às exigências normativas.
Documentação para aprovação e ART
O projeto elétrico é assinado por engenheiro eletricista com emissão de Anotação de Responsabilidade Técnica (ART) junto ao CREA. Assim, o documento é aceito por concessionárias distribuidoras, órgãos fiscalizadores, seguradoras industriais e equipes de auditoria de NR-10. Quando necessário, a Epson também elabora a documentação complementar exigida pela distribuidora local para aprovação de projetos de média tensão.
Base normativa
O projeto elétrico industrial elaborado pela Epson segue:
- ABNT NBR 5410 — Instalações elétricas de baixa tensão
- ABNT NBR 14039 — Instalações elétricas de média tensão
- NR-10 — Segurança em instalações e serviços em eletricidade
- Requisitos técnicos da concessionária distribuidora local
Por que contratar a Epson para o projeto elétrico industrial?
Levantamento de campo próprio
os dados de entrada do projeto são coletados pelos engenheiros da Epson na planta do cliente. Portanto, o dimensionamento reflete a instalação real, não estimativas
Diagramas em AutoCAD com entrega em PDF e DWG
prontos para execução, manutenção e apresentação a órgãos reguladores
Integração com estudos elétricos
quando o projeto é realizado junto ao estudo de curto-circuito ou ao projeto de SPDA, os dados são compartilhados, reduzindo prazo e garantindo consistência técnica
Engenheiros registrados no CREA
com emissão de ART — documentação aceita por concessionárias, seguradoras e auditores NR-10
Atendimento em todo o Brasil com equipe própria
sem terceirização da responsabilidade técnica
Perguntas frequentes sobre projeto elétrico industrial
Todo edifício é obrigado a ter SPDA?
Não necessariamente — mas todo edifício é obrigado a realizar o estudo de gerenciamento de riscos da NBR 5419-2 para determinar se a proteção é necessária. Na prática, a grande maioria das instalações industriais, comerciais e de uso coletivo demanda SPDA. A ausência do estudo e do projeto já configura não conformidade normativa.
Com que frequência o SPDA precisa ser inspecionado?
A NBR 5419 estabelece: inspeção técnica completa com laudo a cada 1 ano para atmosferas explosivas (armazéns de combustíveis, plantas químicas, silos) e a cada 3 anos para as demais estruturas. Inspeção visual recomendada a cada 6 meses. O não cumprimento das periodicidades configura infração nível 2 conforme NR-28.
Qual a diferença entre SPDA e aterramento elétrico?
O SPDA é o sistema dedicado a interceptar e conduzir as correntes de raio até o solo de forma segura. O aterramento elétrico é o sistema de referência de potencial zero da instalação elétrica, com função de proteção contra choques e falhas de isolamento. Os dois sistemas são distintos mas precisam ser coordenados — especialmente nos pontos de equalização de potencial — para que a corrente de raio não injete tensões perigosas no sistema elétrico interno.
A Epson atende fora do Espírito Santo?
Sim. A Epson Engenharia atua em todo o território nacional com equipe própria de engenheiros, realizando projetos, inspeções e laudos de SPDA em diferentes estados.
Proteja sua instalação com o projeto de SPDA correto
Um SPDA sem projeto técnico é tão perigoso quanto nenhum sistema. A Epson elabora o projeto completo, realiza a inspeção e entrega o laudo com ART — tudo em conformidade com a NBR 5419:2015. Conheça também nossos projetos elétricos industriais e entre em contato para uma avaliação sem compromisso.
