Especificação técnica dos dispositivos de proteção elétrica para instalações industriais

A especificação técnica dos dispositivos de proteção elétrica é o documento que define, com base nos dados reais do sistema, quais disjuntores, relés, fusíveis e dispositivos de proteção contra surtos (DPS) devem ser instalados em cada ponto da instalação — e com quais parâmetros devem ser ajustados. Portanto, sem essa especificação elaborada a partir dos estudos de curto-circuito e coordenação e seletividade, a compra e a instalação de dispositivos de proteção é, na prática, uma estimativa — que pode resultar em equipamentos subdimensionados, incapazes de atuar corretamente em caso de falta, ou superdimensionados, gerando custo desnecessário sem benefício técnico real. A Epson Engenharia elabora a especificação técnica dos dispositivos de proteção com base nos estudos elétricos reais da instalação, entregando um relatório técnico completo com ART, válido para aquisição, execução e conformidade NR-10.

Fale com nosso comercial

O que é a especificação técnica dos dispositivos de proteção?

A especificação técnica dos dispositivos de proteção é um relatório que apresenta, para cada ponto relevante da instalação elétrica, quais dispositivos de proteção devem ser utilizados e com quais características técnicas — corrente nominal, capacidade de interrupção, curva de atuação, tensão de operação, categoria de utilização e parâmetros de ajuste dos relés.

Por que a especificação precisa ser baseada em estudos elétricos?

Porque os dispositivos de proteção não são intercambiáveis. Um disjuntor com capacidade de interrupção de 10 kA instalado em um ponto onde a corrente de curto-circuito calculada é de 25 kA não vai atuar corretamente em caso de falta — ele vai explodir. Além disso, um relé de sobrecorrente ajustado sem referência ao estudo de coordenação pode atuar antes ou depois do correto, quebrando a seletividade do sistema e derrubando setores que não foram afetados pela falta. Portanto, a especificação só tem valor técnico real quando parte dos dados calculados nos estudos elétricos.

Quais dispositivos são especificados?

A Epson especifica todos os dispositivos relevantes da cadeia de proteção da instalação:

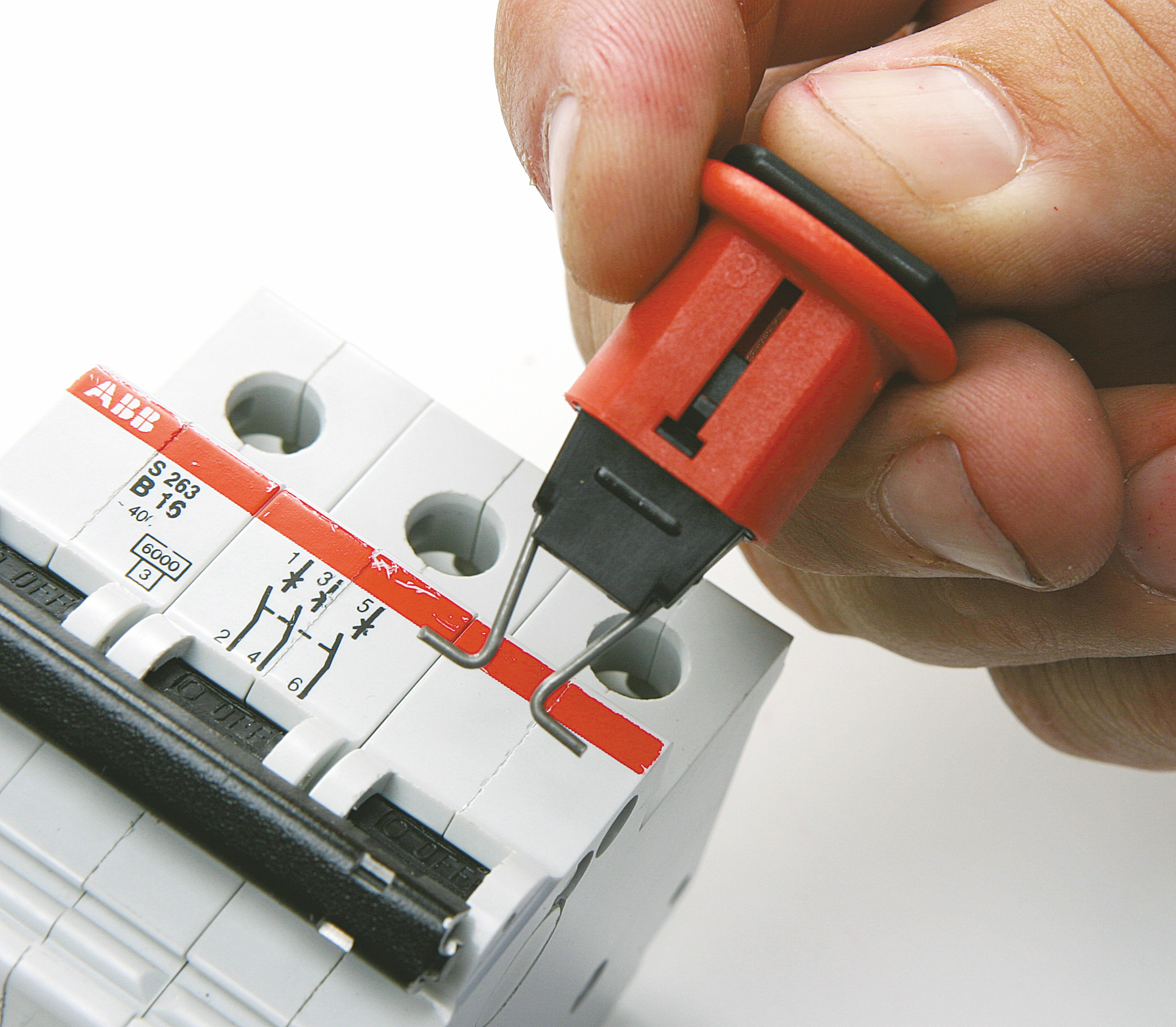

Disjuntores de baixa e média tensão — corrente nominal, capacidade de interrupção (kA), categoria de utilização, curva de disparo (B, C ou D) e número de polos
Relés de proteção — tipo (sobrecorrente, diferencial, distância), ajustes de corrente de pickup e tempos de retardo para cada nível de tensão
Fusíveis — tipo (NH, aM, gG), corrente nominal e tensão de operação por aplicação
Dispositivos de Proteção contra Surtos (DPS) — nível de proteção (Up), corrente máxima de descarga (Imax), corrente nominal de descarga (In) e classe de ensaio (I, II ou III) conforme NBR 5419-4
Dispositivos Diferenciais Residuais (DDR) — corrente diferencial nominal (30 mA, 100 mA, 300 mA) e tipo (AC, A ou B) conforme a natureza das correntes de falta na instalação

Para quem é indicado?

A especificação técnica dos dispositivos de proteção elétrica é indicada para:

Novas instalações industriais — antes da compra e montagem dos painéis, a especificação garante que os dispositivos adquiridos atendem às condições reais da instalação
Adequação de instalações existentes — quando o estudo de curto-circuito identifica dispositivos subdimensionados já instalados, a especificação define os substitutos corretos com os parâmetros técnicos adequados
Elaboração ou atualização do PIE — a especificação técnica dos dispositivos é um dos documentos que compõem o Prontuário das Instalações Elétricas exigido pela NR-10
Projetos de ampliação de carga — antes de conectar novos equipamentos ou alimentadores, a especificação verifica se os dispositivos existentes são adequados para as novas condições de curto-circuito
Empresas auditadas por seguradoras industriais — a especificação técnica documentada e assinada com ART é critério de conformidade em auditorias de risco elétrico

O que inclui o serviço da Epson?

Levantamento dos dispositivos instalados e dos dados do sistema

A Epson inicia o trabalho com o levantamento dos dispositivos de proteção atualmente instalados — fabricante, modelo, corrente nominal, capacidade de interrupção e ajustes configurados — e dos dados do sistema elétrico necessários para os cálculos: topologia da rede, dados dos transformadores e impedâncias dos condutores. Dessa forma, a especificação parte de um diagnóstico real da instalação, não de suposições.

Cálculo das correntes de curto-circuito e análise de coordenação

Com os dados levantados, a Epson realiza ou incorpora os resultados do estudo de curto-circuito para determinar as correntes de falta em cada ponto relevante da instalação. Em seguida, a análise de coordenação e seletividade define os tempos e correntes de atuação corretos para cada nível da cadeia de proteção. Portanto, esses dois estudos são os insumos técnicos fundamentais que sustentam toda a especificação.

Elaboração da especificação técnica por dispositivo

Com base nos cálculos, a Epson elabora a especificação técnica individual de cada dispositivo — apresentando a justificativa técnica para cada parâmetro especificado, as opções de fabricante que atendem à especificação e os parâmetros de ajuste para relés e disjuntores motorizados. Além disso, a especificação é apresentada em tabelas organizadas por nível de tensão e por painel, facilitando o uso direto pela equipe de compras e pela equipe de execução.

Relatório técnico com ART

O relatório final apresenta o diagnóstico dos dispositivos existentes, a análise das não conformidades identificadas, a especificação técnica dos dispositivos corretos e os parâmetros de ajuste recomendados. Assim, o documento está pronto para integrar o PIE, para embasar a compra dos novos dispositivos e para apresentação a seguradoras e auditores de NR-10. O relatório é assinado por engenheiro eletricista com emissão de ART junto ao CREA.

Base normativa

A especificação técnica dos dispositivos de proteção elaborada pela Epson segue:

ABNT NBR 5410 — Instalações elétricas de baixa tensão — seção 4.3 (proteção contra sobrecorrentes)
ABNT NBR 14039 — Instalações elétricas de média tensão
IEC 60909 — Correntes de curto-circuito — base de cálculo dos dados de entrada
IEC 60255 — Relés de medição e equipamentos de proteção
ABNT NBR 5419-4 — Sistemas de proteção contra surtos (DPS)
NR-10 — Segurança em instalações elétricas — conformidade com dispositivos de proteção corretos

Por que contratar a Epson para a especificação técnica dos dispositivos de proteção?

Perguntas frequentes sobre especificação técnica de dispositivos de proteção

A especificação técnica substitui o estudo de curto-circuito?

Não — ela complementa. O estudo de curto-circuito calcula as correntes de falta que determinam a capacidade de interrupção mínima exigida de cada dispositivo. Portanto, sem o estudo, a especificação não tem base técnica confiável. A Epson realiza os dois de forma integrada.

A especificação precisa ser refeita quando há ampliação da instalação?

Sim. Qualquer alteração no sistema elétrico — novo transformador, novos alimentadores, novas cargas de grande porte — modifica as correntes de curto-circuito disponíveis em cada ponto. Consequentemente, os dispositivos especificados anteriormente podem não ser mais adequados para as novas condições, e a especificação precisa ser revisada.

A especificação de DPS faz parte deste serviço?

Sim. A Epson inclui na especificação técnica os Dispositivos de Proteção contra Surtos (DPS) necessários em cada nível da instalação, conforme a NBR 5419-4 e os resultados do estudo ARC Flash quando disponível. Além disso, a especificação define o nível de proteção (Up), a corrente máxima de descarga e a classe de ensaio adequados para cada aplicação.

A Epson atende fora do Espírito Santo?

Sim. A Epson Engenharia atua em todo o território nacional com equipe própria de engenheiros, elaborando especificações técnicas para instalações industriais em diferentes estados.

Especifique certo antes de comprar e instalar

Um dispositivo de proteção errado pode custar muito mais do que o estudo que o especificaria corretamente. Portanto, invista na especificação técnica antes da compra. Conheça também nossos estudos elétricos industriais completos e entre em contato para uma avaliação sem compromisso.
