Estudo de coordenação e seletividade de proteção elétrica industrial
O estudo de coordenação e seletividade de proteção elétrica garante que, em caso de falta no sistema, apenas o dispositivo mais próximo da falha atue — isolando o problema sem derrubar o restante da instalação. Em plantas industriais com processos contínuos, uma atuação em cascata não seletiva pode parar linhas inteiras por uma falha em um único circuito secundário, gerando perdas de produção que facilmente superam dezenas de milhares de reais por hora. A Epson Engenharia executa esse estudo com engenheiros registrados no CREA, emissão de ART e entrega de relatório técnico com folhas de verificação gráfica (curvas TCC), tabelas de ajuste prontas para aplicação e indicação precisa de áreas desprotegidas.
O que é coordenação e seletividade de proteção elétrica?
A coordenação de proteção é o processo de configurar a hierarquia de atuação dos dispositivos de proteção de um sistema elétrico — disjuntores, fusíveis, relés de sobrecorrente e diferenciais — para que, em caso de falta, o dispositivo que atue primeiro seja sempre o mais próximo do ponto de falha.

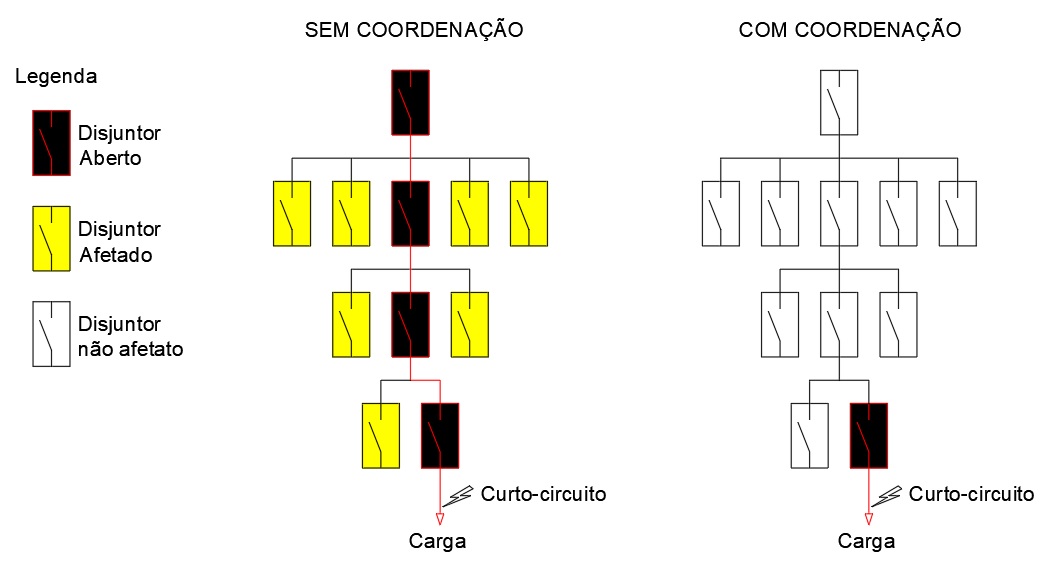

A seletividade é o resultado concreto desse processo: a capacidade do sistema de isolar apenas o trecho defeituoso, mantendo em operação todos os demais circuitos da instalação.

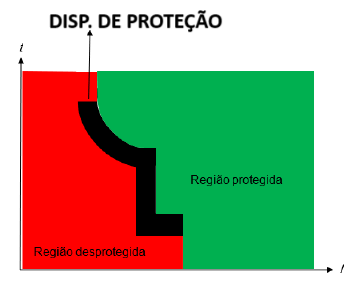

A ferramenta técnica central desse estudo é a curva TCC (Time-Current Characteristic) — um gráfico que sobrepõe as curvas de atuação de todos os dispositivos de proteção em cascata. Quando as curvas estão corretamente espaçadas e ordenadas, o sistema tem seletividade plena. Quando se cruzam ou se sobrepõem, há risco de atuação indevida ou de zona desprotegida — e é exatamente isso que a Epson identifica e corrige.
Para quem é indicado?
Indústrias onde o custo de uma parada não programada é alto são as que mais precisam desse estudo. Em especial:
- Indústrias de processo contínuo — siderurgia, petroquímica, papel e celulose, food & beverage — onde uma parada de 1 hora pode representar perdas de produção entre R$ 50 mil e R$ 500 mil dependendo da planta
- Usinas e agroindústrias canavieiras — operação 24h com janelas de manutenção mínimas durante a safra
- Plantas com múltiplos níveis de tensão — instalações com subestação própria de média tensão, transformadores de distribuição e alimentadores de baixa tensão encadeados
- Empresas com histórico de atuações em cascata — onde uma falha num circuito secundário já provocou queda de setores inteiros ou da subestação principal

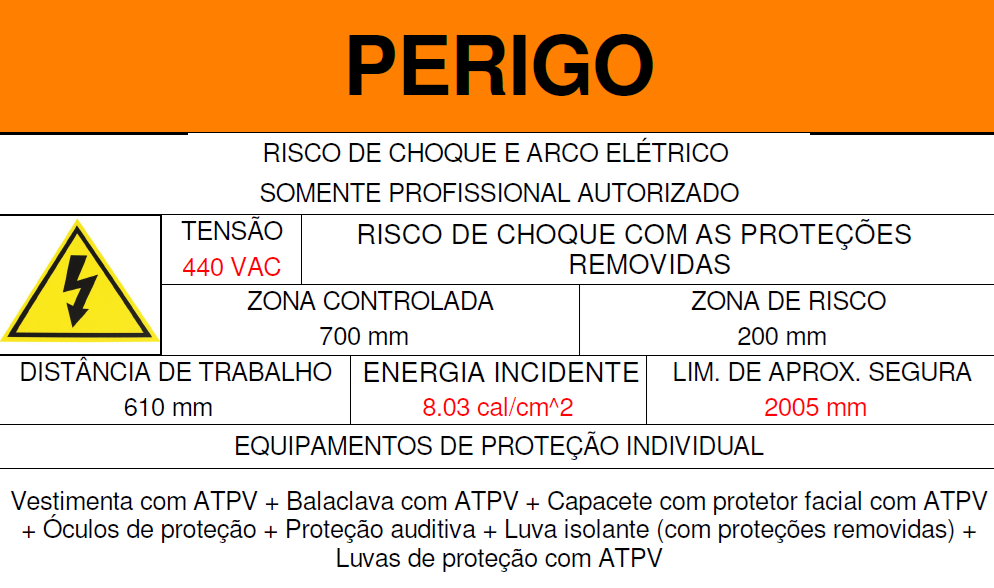

- Operações em adequação à NR-10 — o estudo é base para a especificação correta dos EPIs e para o Prontuário das Instalações Elétricas (PIE)
O que inclui o estudo da Epson?
Levantamento dos dispositivos de proteção instalados
A Epson mapeia toda a cadeia de proteção da instalação — da entrada da subestação até os alimentadores de baixa tensão. São coletados os parâmetros técnicos de cada dispositivo: corrente nominal, capacidade de interrupção, curvas de fabricante, ajustes atuais de relés e tempos de retardo configurados. Dados incorretos nessa etapa comprometem todo o estudo — por isso o levantamento é feito pelos próprios engenheiros da Epson em campo, sem depender de documentação desatualizada do cliente.
Modelagem e simulação do sistema de proteção
Com base nos dados coletados — e em integração direta com o estudo de curto-circuito quando realizado em conjunto — a Epson modela o sistema em software especializado e calcula as correntes de falta em cada nível da instalação. Esses valores são a entrada obrigatória para verificar se cada dispositivo de proteção tem capacidade de atuação adequada para a corrente real que pode circular em caso de falta naquele ponto.
Elaboração das curvas TCC e verificação da seletividade

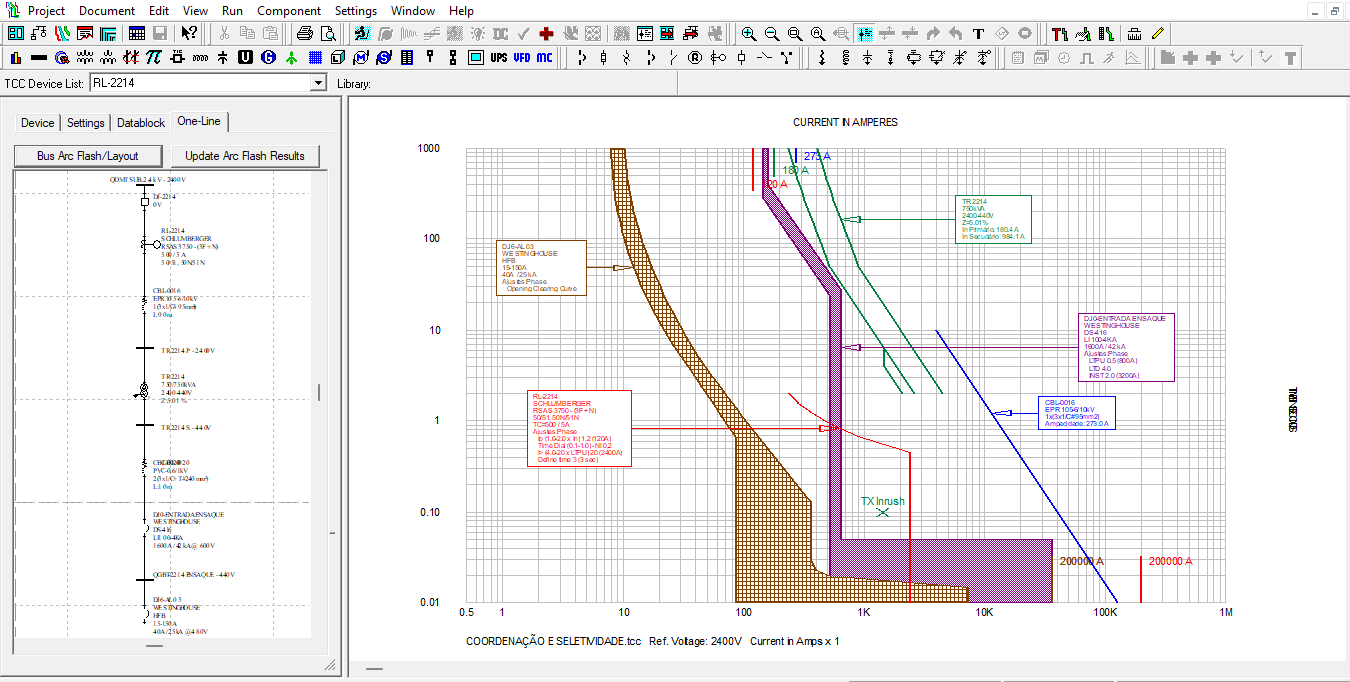

São geradas as folhas de verificação gráfica com as curvas TCC (Time-Current Characteristic) de todos os dispositivos de proteção sobrepostos por nível de tensão. A análise das curvas permite identificar com precisão cirúrgica três condições críticas: seletividade plena (dispositivos coordenados), seletividade parcial (risco de atuação dupla em determinadas faixas de corrente) e ausência de seletividade (qualquer falta no trecho desprotegerá circuitos superiores). Cada condição é documentada e mapeada no relatório.
Tabelas de ajuste dos dispositivos de proteção
O estudo entrega tabelas completas com os novos ajustes recomendados para cada dispositivo — correntes de pickup, tempos de retardo, curvas de atuação e parâmetros de regulagem por relé ou disjuntor. As tabelas são formatadas para uso direto pela equipe de manutenção elétrica, sem necessidade de interpretação adicional. Onde os ajustes não forem suficientes para garantir seletividade, a Epson indica a substituição do dispositivo com a especificação técnica correta.
Relatório técnico com ART — áreas protegidas e desprotegidas
O relatório final apresenta o diagnóstico completo do sistema de proteção: quais trechos têm seletividade plena, quais têm seletividade parcial, quais estão desprotegidos e quais dispositivos precisam de ajuste ou substituição. Inclui as folhas TCC, as tabelas de ajuste e um plano de ação priorizado por criticidade. O documento é assinado por engenheiro eletricista com emissão de Anotação de Responsabilidade Técnica (ART) junto ao CREA — válido para apresentação a seguradoras, concessionárias e fiscais da NR-10.
Base normativa
O estudo de coordenação e seletividade de proteção elétrica realizado pela Epson segue as normas técnicas:
- ABNT NBR 5410 — Instalações elétricas de baixa tensão
- ABNT NBR 14039 — Instalações elétricas de média tensão
- IEC 60909 — Short-circuit currents in three-phase AC systems
- IEC 60255 — Measuring relays and protection equipment
- NR-10 — Segurança em instalações e serviços em eletricidade
- Requisitos técnicos da concessionária distribuidora local
Por que contratar a Epson para o estudo de coordenação e seletividade?
Engenheiros registrados no CREA
Com emissão de ART — responsabilidade técnica total em cada estudo entregue.
Relatório com folhas gráficas e tabelas de ajuste
Prontas para uso pela equipe de manutenção, sem necessidade de interpretação adicional.
Integração com o estudo de curto-circuito
Os dois estudos são complementares e a Epson pode realizá-los de forma integrada, com ganho de prazo e consistência técnica.
Atendimento em todo o Brasil com equipe própria
Sem terceirização da responsabilidade técnica.
Perguntas frequentes sobre coordenação e seletividade de proteção elétrica
Qual a diferença entre coordenação e seletividade?
Coordenação é o processo de configurar os dispositivos de proteção para atuarem de forma hierárquica. Seletividade é o resultado prático desse processo — a capacidade do sistema de isolar apenas o trecho com falha. Os dois conceitos são interdependentes e são abordados no mesmo estudo.
O estudo de coordenação precisa ser feito junto com o curto-circuito?
São estudos distintos, mas fortemente complementares. O estudo de curto-circuito fornece os valores de corrente de falha que são usados como entrada para o estudo de coordenação e seletividade. A Epson recomenda e realiza os dois de forma integrada.
Com que frequência o estudo precisa ser atualizado?
O estudo deve ser refeito sempre que houver alteração nos dispositivos de proteção instalados, substituição ou ampliação de transformadores, inclusão de novos alimentadores ou modificação na topologia da rede. Revisão periódica a cada 3 a 5 anos é recomendada mesmo sem alterações.
A Epson atende fora do Espírito Santo?
Sim. A Epson Engenharia atua em todo o território nacional com equipe própria de engenheiros, atendendo indústrias e plantas em diferentes estados.
Solicite seu estudo de coordenação e seletividade
A Epson Engenharia está sediada em Serra (ES) e atende empresas em todo o Brasil. Conheça também nossos estudos elétricos industriais completos e entre em contato para solicitar uma avaliação sem compromisso.
