Estudo de fluxo de potência para sistemas elétricos industriais
O estudo de fluxo de potência — também chamado de load flow ou fluxo de carga — é a análise que simula o comportamento do sistema elétrico industrial em regime permanente, calculando tensões, correntes e fluxos de potência ativa e reativa em cada barra e elemento da rede sob diferentes cenários de operação. É o único meio de verificar, de forma segura e antes de qualquer intervenção no sistema real, se transformadores, cabos e barramentos suportam novas cargas, se há quedas de tensão fora dos limites normativos e onde estão os gargalos do sistema. A Epson Engenharia realiza esse estudo com engenheiros registrados no CREA, software especializado e entrega de relatório técnico completo com ART.
O que é o estudo de fluxo de potência?
O fluxo de potência é uma simulação matemática do sistema elétrico que resolve, simultaneamente, as equações de balanço de potência em cada nó da rede — determinando tensão, ângulo de fase, potência ativa e reativa em cada ponto do sistema para uma condição de operação definida.
Na prática industrial, esse estudo responde a perguntas críticas que não podem ser respondidas olhando apenas para a planta do projeto:
- O transformador TR-02 aguenta a nova carga do Setor D sem operar acima da sua potência nominal?
- Se o cabo do alimentador F3 já está com 87% de carregamento, qual é a margem real antes de uma sobrecarga?
- A queda de tensão nos terminais dos motores do fundo da planta está dentro dos limites da NBR 5410?
- Se o gerador de emergência entrar em operação, a rede interna se comporta de forma estável?
Essas perguntas só têm resposta confiável através do estudo de fluxo de potência — não por estimativa ou regra de bolso.
Para quem é indicado?
O estudo de fluxo de potência é indicado para instalações industriais em qualquer das seguintes situações:
- Ampliação de carga — antes de conectar novos equipamentos, linhas de produção ou setores ao sistema elétrico existente, para verificar se a infraestrutura atual suporta o acréscimo
- Projetos de novas instalações — dimensionamento correto de transformadores, cabos, barramentos e sistema de proteção antes da execução da obra
- Plantas com histórico de quedas de tensão — diagnóstico técnico preciso para identificar a causa raiz e dimensionar a solução correta
- Conexão de geração distribuída — solar, eólica ou cogeração em paralelo com a rede, onde é necessário verificar o impacto no perfil de tensão e nos fluxos de potência da instalação
- Planejamento de contingências — simulação de cenários de perda de equipamentos (transformador, alimentador, gerador) para avaliar a robustez operacional do sistema antes que a contingência aconteça de verdade
- Elaboração do estudo RISE — o fluxo de potência é frequentemente um dos estudos de entrada para avaliação do impacto na rede da concessionária
O que inclui o estudo de fluxo de potência da Epson?
Levantamento e modelagem do sistema elétrico

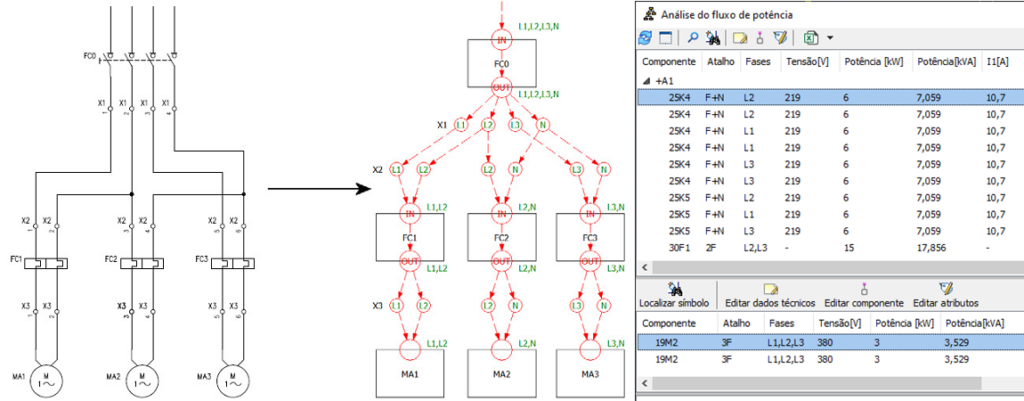

A Epson realiza o levantamento completo da topologia da rede elétrica — transformadores (potência, impedância, relação de transformação, tap), cabos (seção, comprimento, tipo), cargas (potência, fator de potência, tipo), barramentos e fontes de geração. Esses dados são inseridos em software especializado de simulação de sistemas de potência, construindo um modelo fiel da instalação real.
Definição e simulação dos cenários de operação
Com o modelo construído, a Epson define e simula os cenários relevantes para a instalação: operação normal em plena carga, operação com carga reduzida, partida de motores de grande porte, perda de um transformador ou alimentador, entrada de geração distribuída e quaisquer outros cenários específicos da planta. Cada cenário gera um conjunto completo de resultados — tensões nodais, correntes de linha, carregamentos e perdas.
Verificação de sobrecargas e quedas de tensão
Os resultados de cada cenário são comparados com os limites normativos: carregamento máximo de transformadores e cabos (tipicamente 80-100% da capacidade nominal), limites de variação de tensão em regime permanente conforme NBR 5410 e PRODIST da ANEEL, e limites de queda de tensão nos terminais de motores e equipamentos sensíveis. Elementos que operam fora dos limites são identificados e quantificados no relatório.
Análise de contingências
Para instalações que exigem maior robustez operacional, a Epson simula cenários de contingência — perda do transformador principal, desligamento de um alimentador crítico, queda da rede da concessionária com entrada do gerador — avaliando se o sistema se mantém estável e dentro dos limites operacionais em cada cenário adverso.
Relatório técnico com recomendações e ART
O relatório apresenta os resultados de todos os cenários simulados, com os diagramas de tensão e carregamento por barra, identificação de elementos sobrecarregados ou com tensão fora dos limites, análise de contingências e recomendações técnicas priorizadas por criticidade. O documento é assinado por engenheiro eletricista com emissão de ART junto ao CREA — válido para aprovação de projetos junto a concessionárias e órgãos reguladores.
Base normativa
O estudo de fluxo de potência realizado pela Epson segue:
- ABNT NBR 5410 — limites de variação de tensão e queda de tensão em instalações de baixa tensão
- ABNT NBR 14039 — instalações elétricas de média tensão
- PRODIST — Módulo 8 (ANEEL) — limites de tensão em regime permanente no ponto de conexão com a distribuidora
- IEEE 399 — Recommended Practice for Industrial and Commercial Power Systems Analysis (Brown Book)
- Requisitos técnicos da concessionária distribuidora local
Por que contratar a Epson para o estudo de fluxo de potência?
Simulação de cenários antes da obra
identificar um transformador subdimensionado no estudo custa uma fração do custo de substituí-lo após a instalação. O fluxo de potência é o investimento que evita retrabalho caro.
Engenheiros registrados no CREA
com emissão de ART — documentação aceita por concessionárias, seguradoras industriais e órgãos reguladores.
Integração com os demais estudos elétricos
o fluxo de potência compartilha a modelagem do sistema com o estudo de curto-circuito e fornece dados de entrada para o estudo RISE. Quando realizados em conjunto, a Epson garante consistência técnica e reduz o prazo total.
Atendimento em todo o Brasil com equipe própria
sem terceirização da responsabilidade técnica.
Perguntas frequentes sobre estudo de fluxo de potência
Qual a diferença entre fluxo de potência e estudo de curto-circuito?
O fluxo de potência analisa o sistema em regime permanente normal — como a energia circula na operação cotidiana, verificando sobrecargas e quedas de tensão. O estudo de curto-circuito analisa o sistema em regime de falta — calculando as correntes máximas que circulam em caso de falha elétrica. São complementares: o fluxo de potência dimensiona a operação normal; o curto-circuito dimensiona a proteção.
O estudo de fluxo de potência é obrigatório?
O estudo é obrigatório em projetos de instalações de média tensão para aprovação junto à concessionária e em conexões de geração distribuída conforme o PRODIST. Para instalações de baixa tensão, não há obrigatoriedade legal, mas é fortemente recomendado antes de qualquer ampliação significativa de carga — o custo de um transformador ou cabo subdimensionado supera em muito o custo do estudo.
O estudo simula apenas a situação atual ou também cenários futuros?
Ambos. A Epson simula a situação atual como referência e, a partir dela, simula os cenários futuros definidos pelo cliente — novas cargas, novos setores, geração distribuída, contingências. O resultado orienta tanto decisões imediatas quanto o planejamento de expansão de médio e longo prazo.
A Epson atende fora do Espírito Santo?
Sim. A Epson Engenharia atua em todo o território nacional com equipe própria de engenheiros, atendendo indústrias e plantas em diferentes estados.
Simule antes de executar — e evite surpresas caras
Descobrir uma sobrecarga ou queda de tensão depois que a obra está feita custa muito mais do que o estudo. A Epson simula o seu sistema antes da execução e entrega as respostas que o seu projeto precisa. Conheça também nossos estudos elétricos industriais completos e entre em contato para uma avaliação sem compromisso.
