Inspeção de linhas aéreas com drone — mapeamento e relatório técnico de rede elétrica

A inspeção de linhas aéreas com drone é o método mais eficiente e seguro para avaliar o estado de redes de distribuição elétrica — identificando falhas estruturais, desgaste de componentes, interferências com vegetação e anomalias nos condutores e isoladores sem a necessidade de interromper o fornecimento de energia ou expor equipes a riscos de trabalho em altura. A Epson Engenharia realiza o mapeamento e a inspeção completa de linhas aéreas com drones de alta resolução, entregando um relatório técnico com registro fotográfico aéreo georreferenciado, classificação de criticidade por ponto inspecionado e recomendações técnicas detalhadas para correção e manutenção preventiva — com emissão de ART e atendimento em todo o Brasil.

Fale com nosso comercial

O que é a inspeção de linhas aéreas?

A inspeção de linhas aéreas é a avaliação sistemática do estado físico e das condições operacionais de uma rede de distribuição elétrica aérea — postes, condutores, isoladores, ferragens, cruzetas e conexões. Portanto, ela é a base de qualquer programa de manutenção preventiva de rede elétrica: sem inspeção periódica, falhas se desenvolvem silenciosamente até causar interrupções de fornecimento, acidentes ou danos a equipamentos e à própria infraestrutura.

Por que usar drone na inspeção de linhas aéreas?

A inspeção tradicional em campo — com equipes em veículos ou em trabalho em altura — é lenta, cara e limitada em termos de acesso e ângulo de visualização. Além disso, expõe as equipes a riscos reais. O drone de alta resolução, por outro lado, percorre o traçado da linha em fração do tempo, captura imagens aéreas com ângulos impossíveis para inspeção manual, acessa trechos sobre vegetação densa, cursos d’água e áreas de difícil acesso, e registra com precisão anomalias que passariam despercebidas em uma inspeção visual em solo.

O que o drone identifica na inspeção?

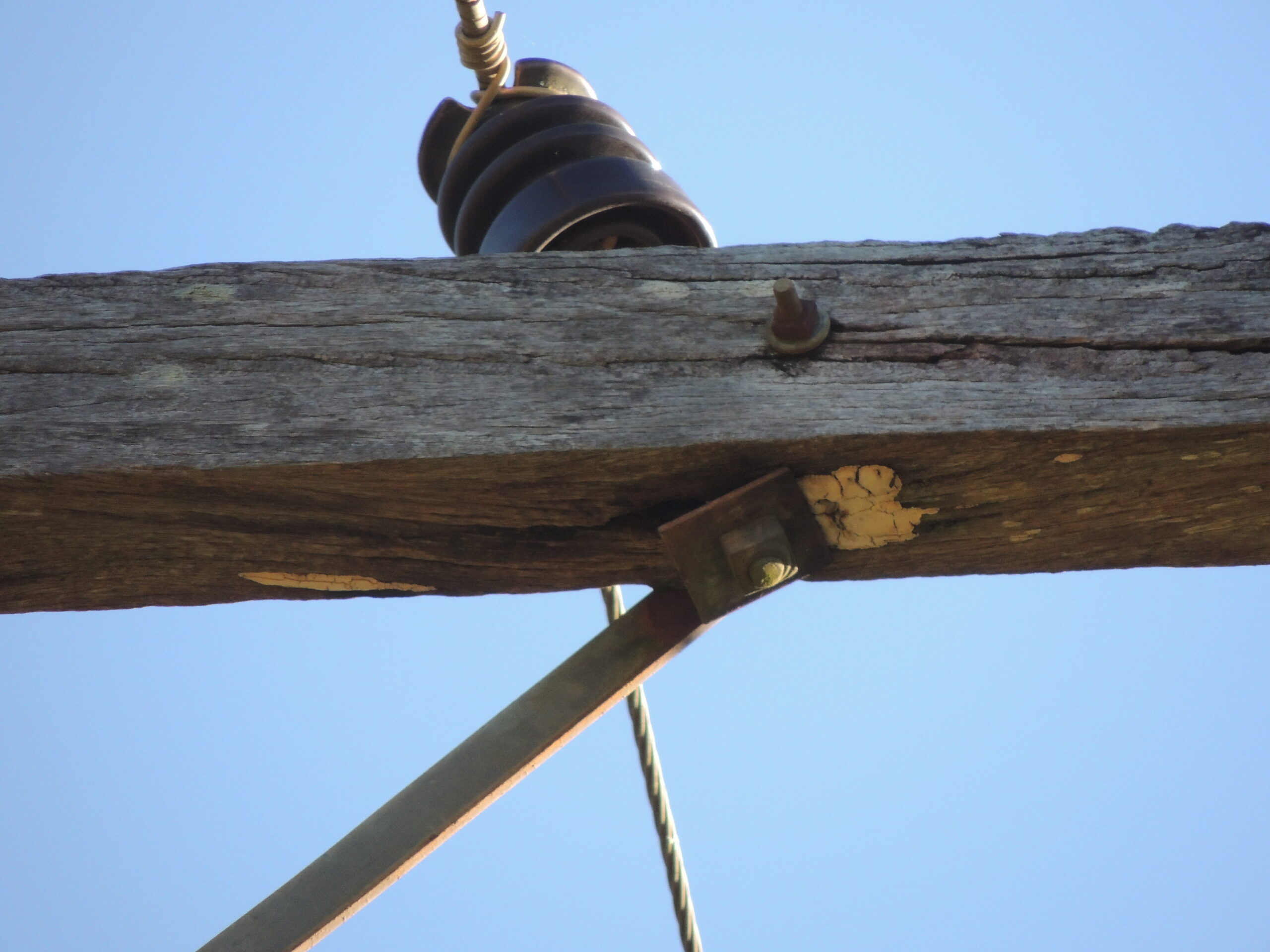

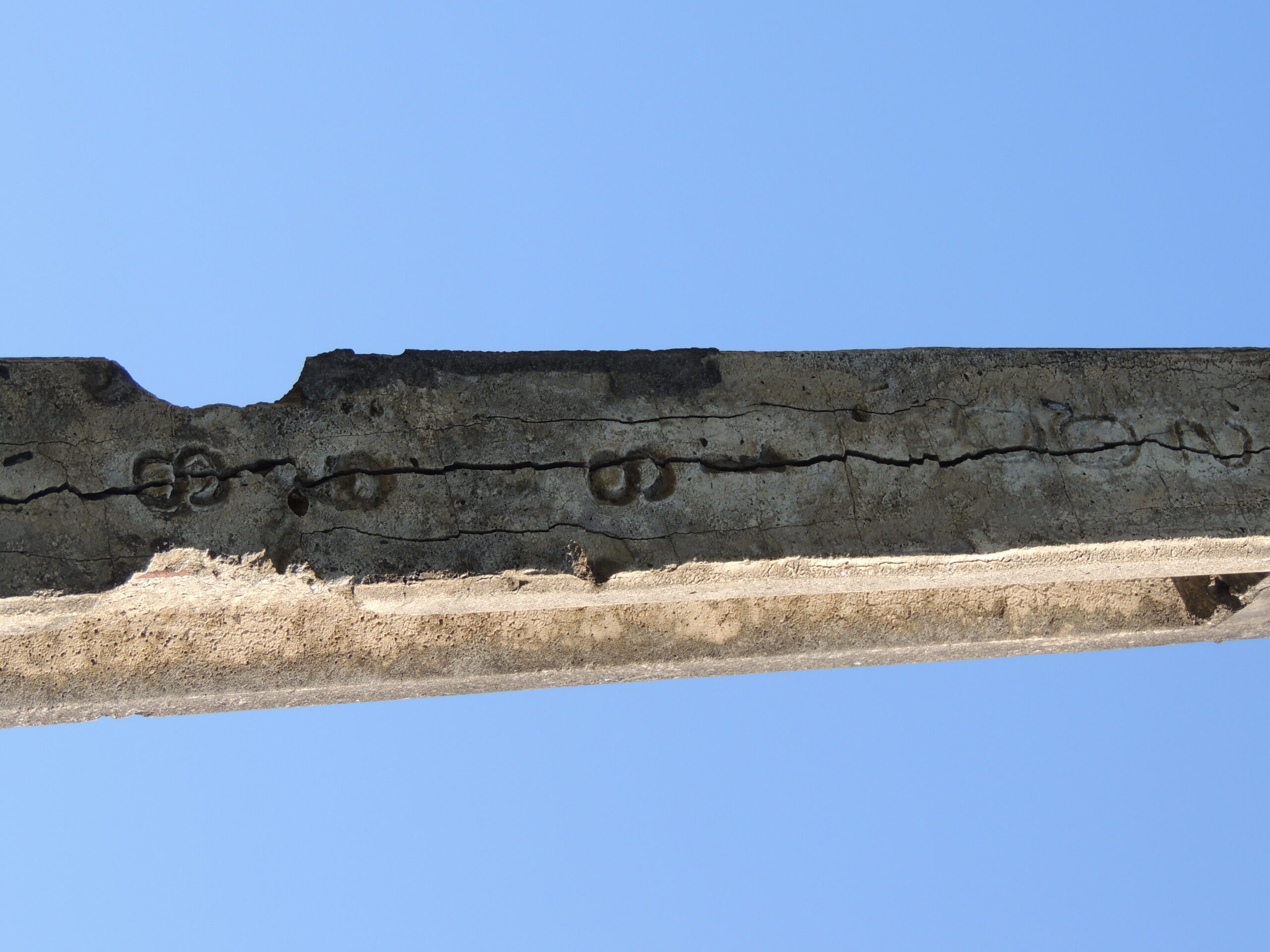

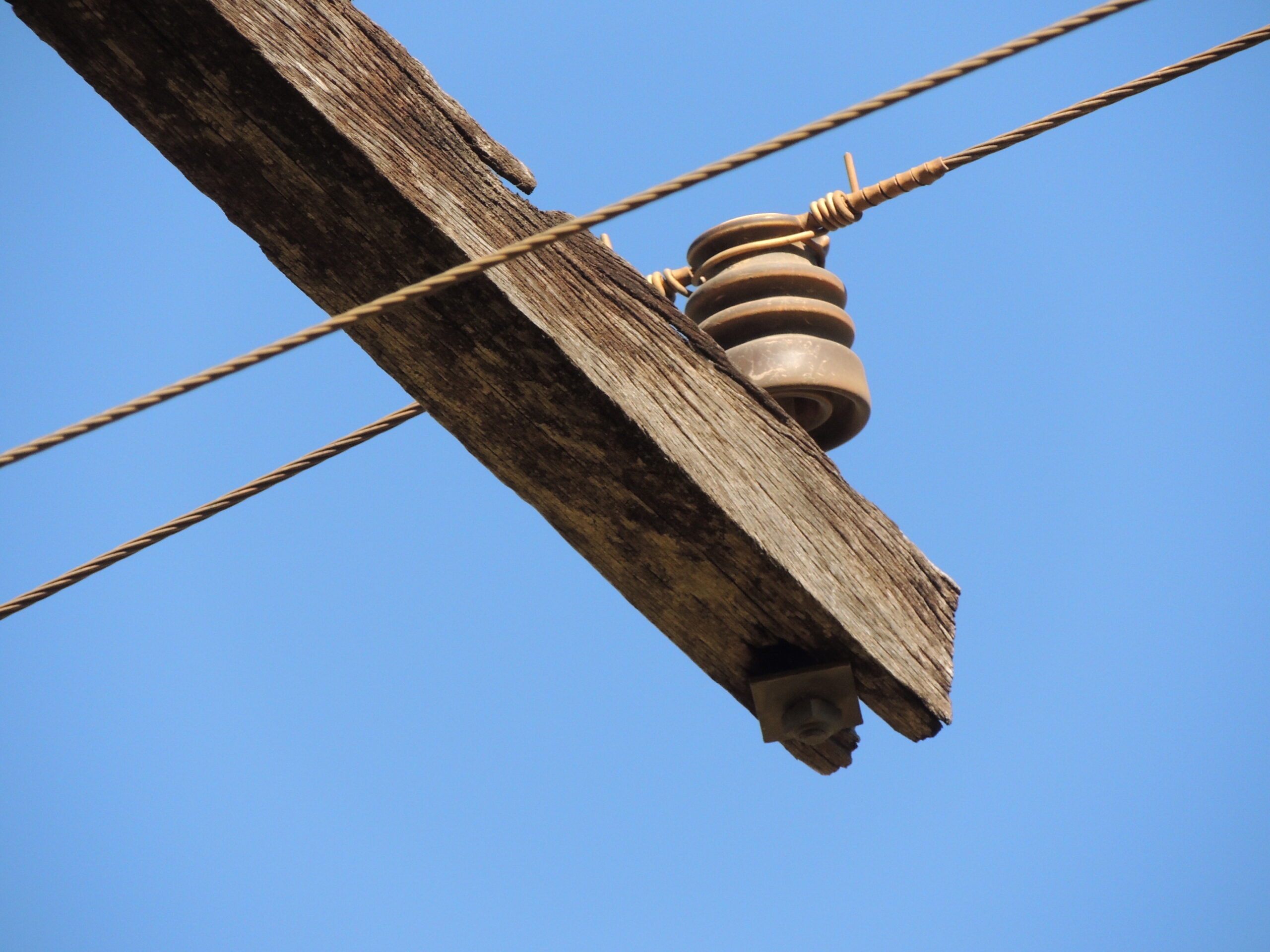

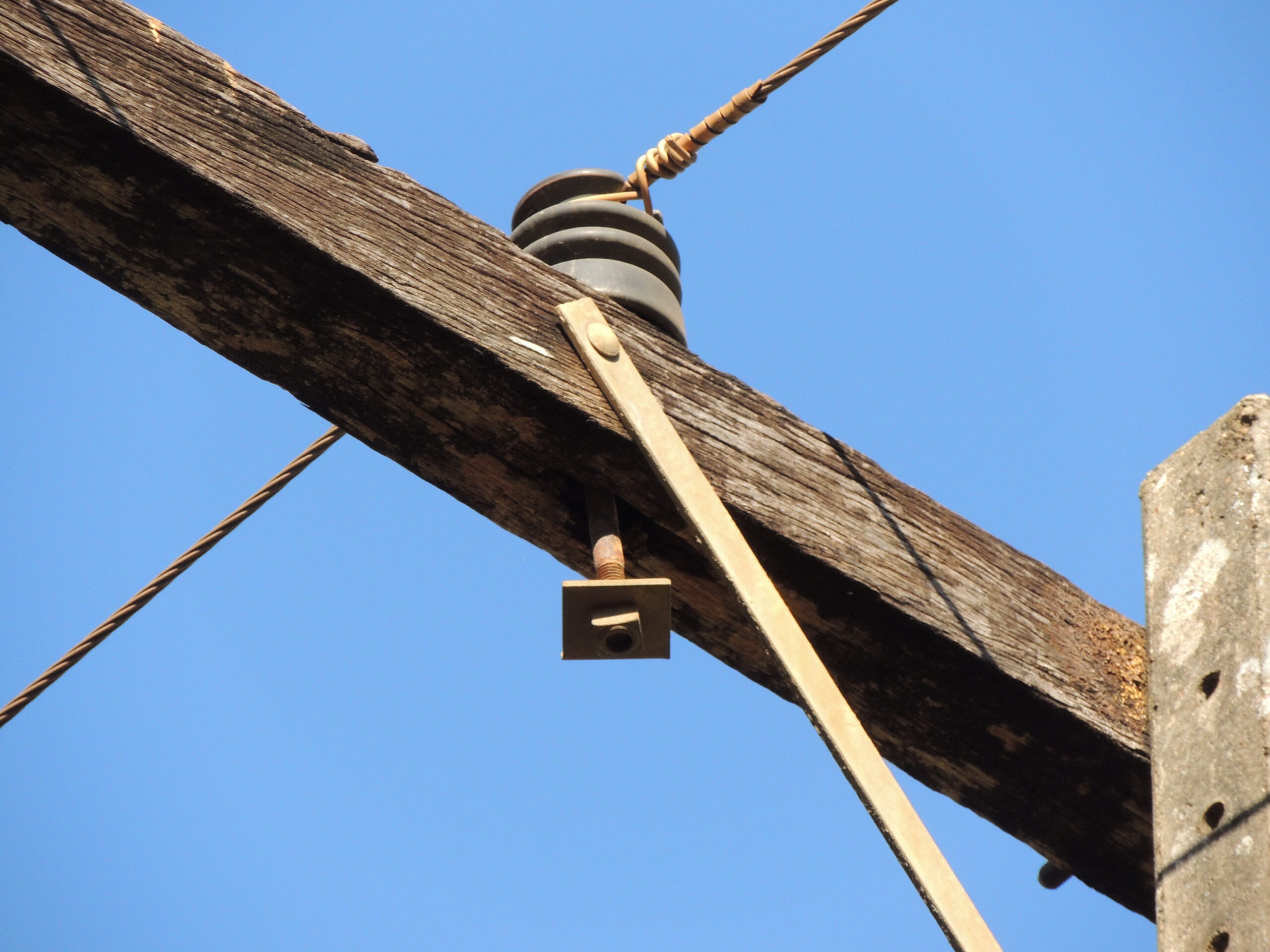

Com câmeras de alta resolução, o drone registra e documenta: inclinação ou tombamento de postes, afundamento de cruzetas, trincas em isoladores, corrosão de ferragens, condutores com desgaste visível ou flecha excessiva, interferências de galhos e vegetação que comprometem a distância de segurança, e conexões com sinais de aquecimento — este último detectável com câmera termográfica quando disponível.

Para quem é indicado?

A inspeção de linhas aéreas com drone é indicada para:

Concessionárias e distribuidoras de energia — a inspeção periódica da rede é obrigação regulatória e fator determinante nos índices de continuidade (DEC e FEC) exigidos pela ANEEL
Empresas com rede de distribuição interna — plantas industriais e complexos com rede aérea própria precisam de inspeção periódica para garantir a integridade da infraestrutura e evitar interrupções não programadas na produção
Construtoras e incorporadoras — projetos que incluem implantação ou reforma de rede aérea precisam de inspeção como-built para validação da execução e entrega da documentação técnica
Empresas após eventos climáticos severos — tempestades, ventos fortes e descargas atmosféricas causam danos que precisam ser mapeados rapidamente para priorização dos reparos
Programas de manutenção preventiva — a inspeção periódica com drone é mais econômica do que o reparo reativo após uma falha, especialmente em redes extensas

O que inclui o relatório de inspeção em linhas aéreas da Epson?

Levantamento técnico de campo com drone de alta resolução

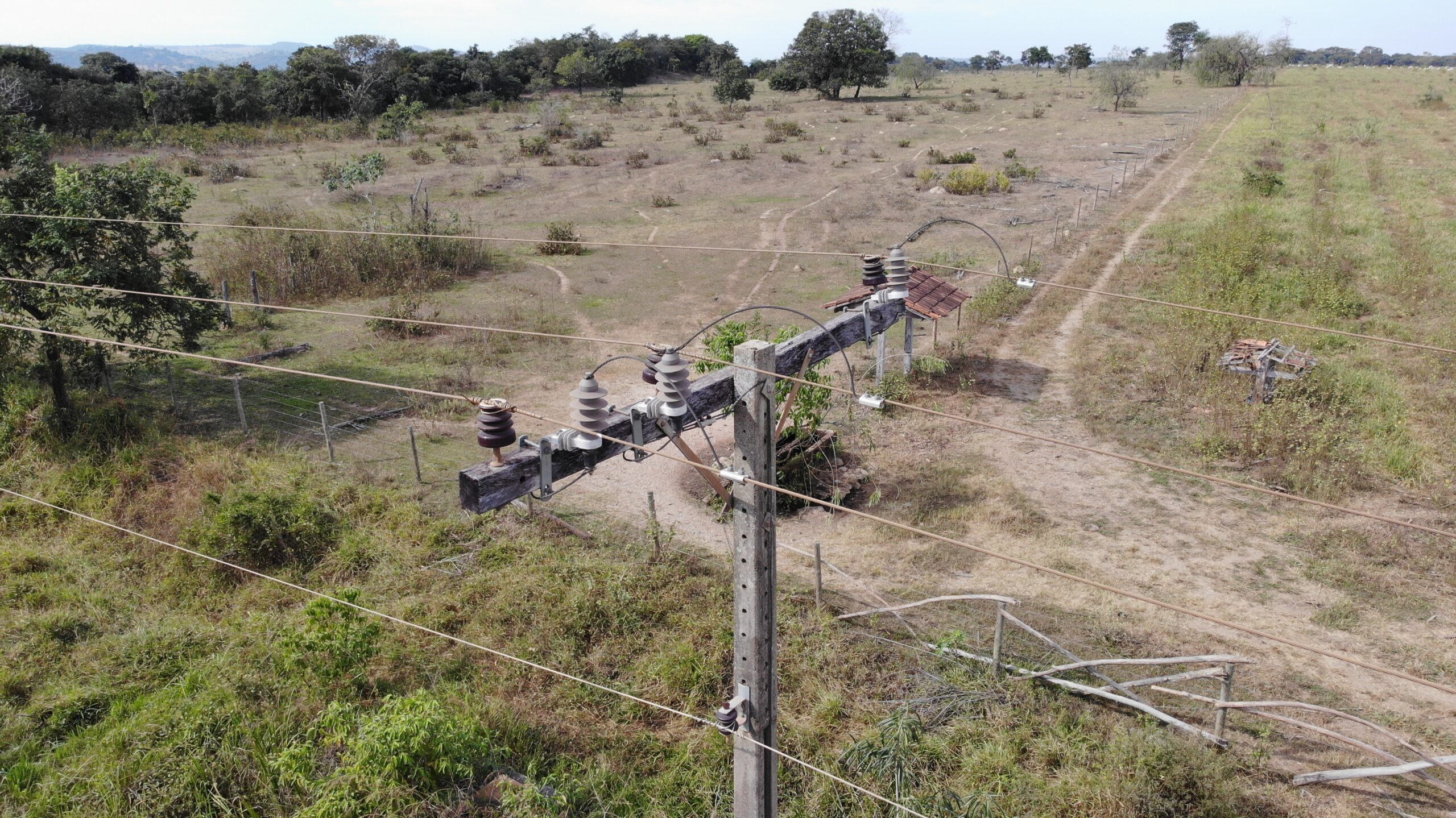

A Epson realiza o voo de inspeção com drone de alta resolução sobre todo o traçado da rede inspecionada, capturando imagens e vídeos em ângulos que permitem avaliação detalhada de cada estrutura. Dessa forma, o registro é completo e rastreável — cada ponto inspecionado é documentado visualmente, independente de condições de acesso terrestre.

Registro fotográfico aéreo com identificação de anomalias

Cada anomalia identificada durante a inspeção é registrada com fotografia ou vídeo de alta resolução, com identificação da localização exata no traçado da rede. Além disso, as imagens são organizadas no relatório por estrutura inspecionada, facilitando a correlação entre o ponto geográfico e o registro visual da anomalia encontrada.

Descrição dos componentes e estado geral da rede

O relatório apresenta a descrição técnica de cada estrutura inspecionada — tipo de poste, altura, condutores instalados, isoladores, ferragens e cruzetas — com o estado geral de conservação e os desvios identificados em relação às normas técnicas aplicáveis. Portanto, o cliente recebe um inventário atualizado da sua rede, não apenas uma lista de problemas.

Classificação de criticidade por ponto inspecionado

Cada anomalia identificada é classificada por nível de criticidade — crítica (risco iminente de falha ou acidente), alta (requer intervenção programada no curto prazo), média (monitoramento e correção no ciclo normal de manutenção) e baixa (adequação recomendada sem urgência). Assim, a equipe de manutenção sabe exatamente onde concentrar esforços e recursos.

Recomendações técnicas e relatório com ART

O relatório final apresenta as recomendações técnicas detalhadas para cada ponto com anomalia — especificando o tipo de intervenção necessária, os materiais envolvidos e a urgência da execução. O documento é assinado por engenheiro eletricista com emissão de ART junto ao CREA, garantindo sua validade técnica para programas de manutenção, seguradoras e processos de regularização junto a órgãos reguladores.

Normas técnicas aplicadas

O relatório de inspeção em linhas aéreas elaborado pela Epson tem como referência:

ABNT NBR 15668 — Redes de distribuição aérea com condutores nus
ABNT NBR 14039 — Instalações elétricas de média tensão
ABNT NBR 5410 — Instalações elétricas de baixa tensão
ABNT NBR 5032 — Isoladores para linhas aéreas acima de 1.000 V
ABNT NBR 7271 — Cabos de alumínio nus para linhas aéreas
ABNT NBR 6547, 8458, 8459, 7107, 7108-1 — Ferragens e cruzetas
IEEE Std 141-1993 — Distribuição elétrica em plantas industriais
ABNT NBR 5356-5:2015 — Transformadores de potência

Por que contratar a Epson para a inspeção de linhas aéreas?

Perguntas frequentes sobre inspeção de linhas aéreas

Com que frequência a inspeção de linhas aéreas deve ser realizada?

A periodicidade depende do tipo de rede, da região climática e das exigências regulatórias aplicáveis. Contudo, redes em regiões com alta incidência de descargas atmosféricas, ventos fortes ou vegetação densa demandam inspeção mais frequente. Para concessionárias, os prazos são definidos pelos procedimentos de distribuição da ANEEL. Para redes privadas, a Epson pode recomendar a periodicidade adequada após a primeira inspeção.

A inspeção com drone substitui a inspeção terrestre?

Em grande parte dos casos, sim. O drone captura imagens com resolução e ângulos que superam a visão humana em solo. Contudo, para verificações que exigem contato físico — medição de resistência de aterramento, ensaios de isoladores, por exemplo — a inspeção terrestre complementar pode ser necessária. A Epson define o escopo adequado para cada tipo de rede e necessidade do cliente.

O relatório inclui termografia elétrica?

Quando solicitado, a Epson realiza a inspeção com câmera termográfica embarcada no drone — identificando conexões e componentes com aquecimento anormal que indicam alta resistência de contato, sobrecargas ou falhas incipientes antes que causem interrupção ou dano. Dessa forma, o relatório termográfico aéreo complementa a inspeção visual com um nível adicional de diagnóstico.

A Epson atende fora do Espírito Santo?

Sim. A Epson Engenharia atua em todo o território nacional com equipe própria, realizando inspeções de linhas aéreas em diferentes estados e tipos de rede.

Mapeie sua rede antes que a falha mapeie você

Uma rede aérea sem inspeção periódica acumula riscos invisíveis que só aparecem quando já causaram dano. Portanto, a inspeção preventiva com drone é o investimento mais eficiente para prolongar a vida útil da infraestrutura e evitar interrupções não programadas. Conheça também nosso RTI para instalações elétricas internas e entre em contato para uma avaliação sem compromisso.
